Quelles méthodes de stérilisation sont utilisées dans les stérilisateurs pour préparations stériles ?
Dans les secteurs pharmaceutique, des dispositifs médicaux, de la biotechnologie et de l'alimentation, stérilisateurs pour préparations stériles sont des équipements de base essentiels pour garantir la stérilité, la sécurité et la conformité réglementaire des produits. Différents scénarios de processus nécessitent des méthodes de stérilisation distinctes. Le choix de la méthode de stérilisation appropriée a donc un impact direct sur la qualité du produit, l'efficacité de la production et la conformité réglementaire.
Fondée en 1987, Zhangjiagang Hualing Medical Equipment Co., Ltd. s'est toujours concentrée sur la conception, la R&D, la production et l'entretien d'équipements de stérilisation et de désinfection. Nous détenons de nombreux brevets nationaux et jouons un rôle clé au sein d'organisations industrielles telles que le Comité national de normalisation, la Disinfection and Sterilization Association et la Pharmaceutical Equipment Association. Cette expérience industrielle et cette expertise technique accumulée nous permettent de fournir des solutions de stérilisation personnalisées à des clients dans divers domaines et avons acquis une vaste expérience dans la préparation stérile.
Stérilisation à la vapeur (autoclavage)
La stérilisation à la vapeur haute pression est la méthode de stérilisation la plus courante et la plus utilisée. Cette méthode de stérilisation utilise de la vapeur saturée à haute température (généralement 121°C ou 134°C) dans un récipient sous pression scellé pour stériliser les matériaux. La température et l’humidité élevées détruisent efficacement les structures cellulaires microbiennes et les protéines, permettant ainsi une stérilisation complète.
Avantages :
Temps de stérilisation court et forte efficacité de stérilisation
Sûr et efficace pour la plupart des matériaux résistants à la chaleur
Processus mature et normes de validation complètes
Applications : Matières premières pharmaceutiques, instruments, milieux de culture, récipients en verre, etc.
Hualing Medical Equipment utilise une technologie de surveillance de la température multipoint et de contrôle automatique de la pression dans ce type de conception de stérilisateur pour garantir une répartition uniforme de la température et de la pression de stérilisation, améliorant ainsi la cohérence des lots.
Stérilisation à la chaleur sèche
La stérilisation par chaleur sèche utilise de l'air sec à haute température (160 °C à 180 °C) pendant une longue période pour détruire les protéines microbiennes et déshydrater les structures métaboliques, réalisant ainsi la stérilisation. Avantages :
Élimine efficacement les sources de chaleur (endotoxines).
Convient aux articles qui ne peuvent pas être exposés à l'humidité.
Excellente compatibilité avec le métal et la verrerie.

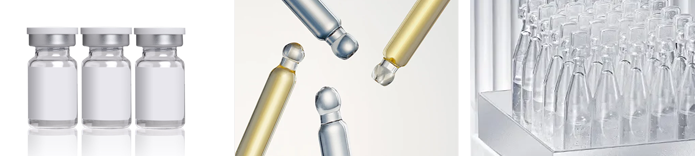

Applications : Ampoules, flacons, instruments métalliques et instruments de laboratoire résistants aux températures élevées et au séchage.
L'équipement de stérilisation par chaleur sèche de Hualing Medical Equipment est équipé d'un système de filtration d'air à haute efficacité (HEPA) et d'une technologie d'égalisation de la température de l'air en circulation, garantissant que la différence de température dans toute la chambre est contrôlée à ± 2 °C, répondant ainsi aux exigences de certification GMP des sociétés pharmaceutiques.
Stérilisation à l'oxyde d'éthylène (EO)
La stérilisation à l'oxyde d'éthylène est une méthode de stérilisation à basse température adaptée aux matériaux sensibles à la chaleur. Le gaz EO réagit avec les protéines microbiennes et l’ADN, obtenant un effet stérilisant.
Avantages :
Son fonctionnement à basse température le rend adapté aux matériaux sensibles à la chaleur tels que les plastiques et les composants électroniques.
Peut pénétrer dans les matériaux d’emballage, ce qui le rend adapté à la stérilisation des emballages de produits finis.
Applications : consommables médicaux jetables, cathéters, kits chirurgicaux et instruments dotés de composants électroniques. L'équipement de stérilisation EO de Hualing Medical Equipment utilise un contrôle précis de la concentration de gaz et un système de dégradation résiduelle pour réduire efficacement les résidus d'oxyde d'éthylène, conformément aux normes ISO 11135.
Stérilisation par rayonnement
Utilise des rayons gamma (Co-60) ou des faisceaux d'électrons (faisceaux électroniques) pour irradier les matériaux, détruisant les chaînes d'ADN microbien et réalisant la stérilisation.
Avantages :
Stérilisation à température ambiante, aucun chauffage requis
Temps de stérilisation court, permettant un traitement par lots rapide
Fort pouvoir pénétrant
Applications : pansements médicaux jetables, instruments en plastique et matériaux d’emballage pharmaceutique.
Bien que l'équipement de stérilisation par rayonnement nécessite un investissement élevé, Hualing Medical Equipment peut fournir à ses partenaires des équipements de support front-end de stérilisation par rayonnement et des services d'intégration de processus, permettant ainsi des solutions de stérilisation intégrées.
Stérilisation par filtration
Au cours du processus de préparation aseptique, certains produits pharmaceutiques liquides ou solutions sensibles à la chaleur ne peuvent pas résister à des températures élevées. Une membrane filtrante de 0,22 microns de taille de pores peut être utilisée pour éliminer les bactéries et réaliser la stérilisation. Avantages :
Convient aux substances thermosensibles et bioactives
Impact minimal sur les ingrédients
Applications : Solutions pharmaceutiques injectables, produits biologiques, milieux de culture
Hualing Medical Equipment peut intégrer des modules de filtration et de stérilisation avec des systèmes de stérilisation à la vapeur pour obtenir une assurance de stérilité transparente tout au long du processus de préparation du liquide.
Comment un stérilisateur pour préparations stériles garantit-il l’efficacité du processus de stérilisation ?
Contrôle précis de la température et de la pression
Dans la stérilisation à la vapeur haute pression, à la chaleur sèche ou au gaz, la température et la pression sont des paramètres clés déterminant l’efficacité de la stérilisation. Pour garantir que chaque lot de produits atteigne le niveau de stérilisation souhaité, Hualing Medical Equipment utilise plusieurs capteurs de température et de pression dans le stérilisateur pour surveiller et enregistrer les données de température et de pression en temps réel dans la chambre.
Collecte de données multipoints : évite une stérilisation inégale causée par les différences de température locales.
Système de contrôle automatique : lorsque la température ou la pression s'écarte de la valeur définie, il ajuste automatiquement l'entrée de vapeur, de chauffage ou d'air pour garantir un processus de stérilisation stable.
Distribution uniforme des supports de stérilisation
La distribution uniforme des moyens de stérilisation (tels que la vapeur, l'air chaud ou l'oxyde d'éthylène gazeux) est cruciale pendant le processus de préparation aseptique. Les stérilisateurs de Hualing Medical Equipment utilisent un système de circulation d'air optimisé et une conception de chambre pour garantir un flux fluide et complet du fluide de stérilisation dans la chambre, éliminant ainsi les points morts et les zones inefficaces.
Un système de filtration d'air particulaire à haute efficacité (HEPA) empêche la contamination par des particules externes.
Un ventilateur de circulation et un déflecteur assurent une température et une humidité uniformes.
Méthodes strictes de validation et de surveillance
Pour garantir un processus de stérilisation reproductible et vérifiable, Hualing Medical Equipment prend en charge un système à trois indicateurs :
Surveillance physique : les enregistreurs de température et de pression collectent les paramètres clés en temps réel.
Indicateurs chimiques : les changements de couleur vérifient que les conditions de stérilisation sont remplies.
Indicateurs biologiques : Des spores microbiennes hautement résistantes sont utilisées pour vérifier l'efficacité réelle de la stérilisation.
Avant l'expédition de l'équipement, nous effectuons un test d'acceptation en usine (FAT) et pouvons aider les clients avec la qualification d'installation (IQ), la qualification opérationnelle (OQ) et la qualification de performance (PQ) sur site pour garantir que l'équipement atteint les résultats de stérilisation escomptés dans la production réelle.
Contrôle automatisé et traçabilité des données
L'efficacité de la stérilisation dépend non seulement du processus physique mais également de la traçabilité du contrôle du processus. Les stérilisateurs de Hualing Medical Equipment sont équipés d'un système de contrôle automatisé PLC et d'une interface homme-machine (IHM) à écran tactile, permettant les fonctionnalités suivantes :
La programmation entièrement automatisée du cycle de stérilisation réduit les erreurs humaines
Enregistrement et exportation de données par lots, prenant en charge les formats PDF/CSV, répondant aux exigences de documentation GMP
Les alarmes anormales et les verrouillages de sécurité mettent immédiatement fin aux opérations en cas de température insuffisante, de pression anormale ou de porte qui fuit.
Optimisation des processus et conception économe en énergie
Trouver un équilibre entre l’efficacité de la stérilisation et la consommation d’énergie est une préoccupation majeure dans les usines modernes. Les conceptions de Hualing Medical Equipment utilisent :
Les systèmes de chauffage et de refroidissement rapides réduisent les temps de cycle
La technologie de récupération de chaleur réduit la consommation de vapeur et d’énergie électrique
La conception modulaire facilite la maintenance et les mises à niveau
Ces technologies garantissent non seulement des processus de stérilisation efficaces et fiables, mais aident également les clients à réduire les coûts d'exploitation dans le cadre d'une production à grande échelle.
Conformité aux normes et réglementations de l’industrie
Équipement médical Hualing stérilisateurs pour préparations stériles respecter strictement les normes suivantes lors de la conception et de la fabrication :
BPF (Bonnes Pratiques de Fabrication)
ISO 17665 (Norme de validation de la stérilisation par chaleur humide)
ISO 11135 (Norme de stérilisation à l'oxyde d'éthylène)
ISO 11137 (Norme de stérilisation par rayonnement)
Comment les stérilisateurs de préparation stérile gèrent les fluctuations de température et de pression pendant le processus de stérilisation
Contrôle précis des fluctuations de température
Dans la stérilisation à la vapeur haute pression, à la chaleur sèche ou au gaz, la température est le facteur le plus important pour stériliser et tuer les micro-organismes. Un contrôle inapproprié de la température peut entraîner une stérilisation inadéquate ou endommager le produit.
Hualing Medical Equipment utilise les technologies de base suivantes pour le contrôle de la température :
Disposition de la sonde de température multipoint
Plusieurs capteurs de température PT100 de haute précision sont positionnés dans la chambre de stérilisation pour permettre une surveillance de la température en temps réel dans toute la chambre, évitant ainsi une stérilisation inégale causée par des différences de température locales.
Système de contrôle intelligent PID
À l'aide de l'algorithme proportionnel-intégral-dérivé (PID), la puissance de chauffage et le débit de vapeur sont ajustés avec précision pour garantir que le profil de température est hautement cohérent avec les paramètres du processus. Conception de préchauffage et d’uniformité de température
La chambre est préchauffée avant le début du cycle de stérilisation. Combiné à des structures optimisées de circulation d'air ou de distribution de vapeur, cela garantit une répartition uniforme de la température du milieu de stérilisation dans une plage de ± 1 à 2 °C.
Gestion stable des fluctuations de pression
Lors de la stérilisation par chaleur humide (stérilisation à la vapeur), la pression et la température sont étroitement liées, ce qui a un impact significatif sur l'étanchéité de la chambre, la sécurité de l'emballage du produit et la sécurité opérationnelle.
Équipement médical Hualing technical highlights in pressure control include:
Acquisition et retour de pression en temps réel
Un capteur de pression collecte en permanence les données de pression de la chambre et les met en corrélation avec les données de température pour une régulation synchronisée.
Stratégies d'augmentation et de diminution de la pression étape par étape
Le stérilisateur utilise une augmentation progressive de la pression pendant le processus de chauffage pour éviter des augmentations soudaines de pression qui pourraient provoquer un bris de verrerie ou une déformation de l'emballage. À la fin de la stérilisation, la pression est relâchée par étapes pour éviter des chutes de pression soudaines qui pourraient provoquer un débordement ou endommager le récipient.
Compensation automatique de la pression
Lorsque des conditions de refroidissement externes ou des fluctuations du fluide affectent la pression de la chambre, le système ajuste automatiquement les vannes d'entrée et d'échappement de vapeur pour maintenir la plage de pression définie.
Couplage température-pression et optimisation des courbes de stérilisation
Dans la stérilisation par chaleur humide, la température et la pression sont des grandeurs physiques interdépendantes. Pour garantir l'efficacité de la stérilisation, le stérilisateur de préparation stérile de Hualing Medical Equipment est équipé d'un algorithme de contrôle du couplage température-pression. Il ajuste automatiquement l'entrée de vapeur, la puissance de chauffage et le taux d'évacuation pendant les phases de chauffage, de maintien de la stérilisation et de refroidissement, garantissant que les profils de température et de pression correspondent aux courbes de processus prédéfinies.
Par exemple :
Pendant la phase de chauffage, le système contrôle simultanément le débit de vapeur et l'étranglement des gaz d'échappement pour garantir que la vapeur saturée remplit la chambre et maintient l'humidité.
Pendant la phase de maintien de la stérilisation, le réglage précis de l'entrée et du débit de vapeur minimise les fluctuations de température et de pression, garantissant ainsi l'efficacité de la stérilisation.
Pendant la phase de refroidissement, la technologie d'assistance au vide ou de déplacement d'air est combinée pour ramener progressivement la pression à la normale, évitant ainsi la déformation du produit due aux différences de pression.
Enregistrement et traçabilité des données
Conformément aux exigences des normes internationales telles que GMP et ISO, les fluctuations de température et de pression doivent non seulement être contrôlées mais également entièrement enregistrées à des fins de traçabilité. Hualing Medical Equipment intègre les éléments suivants dans ses stérilisateurs :
Système d'enregistrement de données par lots entièrement automatique
Enregistrement en temps réel des paramètres clés tels que la température, la pression et le temps, générant une archive numérique inaltérable.
Fonction de comparaison de courbe
Les courbes de température et de pression en vigueur sur site peuvent être superposées et analysées avec les courbes standard du processus pour identifier rapidement les anomalies.
Surveillance à distance et exportation de données
Les clients peuvent exporter et archiver les données opérationnelles via des interfaces Ethernet ou USB pour répondre aux exigences d'audit et de vérification.
Donner la priorité à la sécurité et aux économies d’énergie
Le contrôle de la température et de la pression est non seulement crucial pour l’efficacité de la stérilisation, mais a également un impact direct sur la sécurité opérationnelle et l’efficacité énergétique des équipements.
Système de verrouillage de sécurité : éteint automatiquement la source de chauffage et active le dispositif de décompression lorsque la température ou la pression dépasse les seuils de sécurité.
Conception économe en énergie : les systèmes de récupération de chaleur et d’isolation réduisent les pertes d’énergie pendant le processus de chauffage.
Pannes courantes des stérilisateurs de préparation stérile et leurs méthodes de dépannage
Dans les industries de haut niveau telles que les produits pharmaceutiques, les dispositifs médicaux et la biotechnologie, les stérilisateurs pour préparations stériles sont des équipements essentiels et critiques dans les lignes de production. Leur stabilité opérationnelle est directement liée à l’efficacité de la stérilisation des produits et à l’efficience de la production. Bien que les stérilisateurs modernes soient conçus avec un degré élevé d'automatisation et de fiabilité, ils peuvent néanmoins mal fonctionner lors d'un fonctionnement à long terme en raison de l'usure de l'équipement, d'un mauvais fonctionnement ou de changements dans l'environnement externe. L’identification et le dépannage rapides de ces dysfonctionnements sont essentiels pour garantir la continuité de la production et la conformité réglementaire.
Chauffage irrégulier ou incapacité à atteindre la température réglée
Causes possibles :
Pression de vapeur insuffisante ou alimentation en vapeur interrompue
Élément chauffant vieillissant ou endommagé
Capteur de température défectueux ou mal aligné
Mauvaise étanchéité de la chambre, entraînant une perte de chaleur
Dépannage :
Vérifiez si la source de vapeur ou le système de chauffage fonctionne correctement
Testez la résistance de l’élément chauffant pour déterminer s’il est endommagé
Calibrer ou remplacer le capteur de température
Vérifiez l'usure du joint et remplacez-le rapidement
Équipement médical Hualing product design utilizes multi-point temperature monitoring and an intelligent PID control system, providing early warning of temperature anomalies and automatically adjusting heating power to minimize potential malfunctions.
Défaut de création de pression ou fluctuations excessives de pression
Causes possibles :
Fuite de vapeur (vanne, tuyauterie ou joint défectueux)
Panne du capteur de pression
Fonctionnement anormal de la soupape d'échappement, entraînant un échec du maintien de la pression
Dépannage :
Utilisez de l'eau savonneuse pour détecter les fuites dans la tuyauterie et les raccords
Vérifier les signaux de sortie normaux du capteur de pression
Inspecter le mécanisme d'entraînement de la soupape d'échappement et les joints, et remplacer si nécessaire
Équipement médical Hualing sterilizers are equipped with a dual pressure detection system, which automatically switches to a backup sensor if the primary sensor fails, ensuring uninterrupted production.
Stérilisation incomplète ou échec de validation
Causes possibles :
Répartition inégale du milieu de stérilisation, entraînant des zones localisées ne répondant pas aux conditions spécifiées ; Chargement surpeuplé, gênant la circulation du fluide ; Paramètres incorrects du cycle de stérilisation ; Qualité de la vapeur ne répondant pas aux exigences (teneur en humidité trop élevée ou trop faible) ;
Méthodes de dépannage :
Utiliser des indicateurs biologiques et des fiches d'indicateurs chimiques pour vérifier l'efficacité de la stérilisation à divers endroits de la chambre ; Disposer les matériaux de manière appropriée selon les exigences GMP pour éviter les points morts ; Vérifier et optimiser les paramètres du cycle ; Vérifiez et ajustez la sécheresse de la vapeur ; Hualing Medical Equipment utilise un flux d'air et une distribution de vapeur optimisés dans la conception de la chambre et fournit une assistance à la validation des processus pour garantir que chaque lot atteint les résultats de stérilisation souhaités.
La porte ne s'ouvre ou ne se ferme pas correctement.
Causes possibles :
Le système de verrouillage de sécurité n'est pas déverrouillé ; Mécanisme d’entraînement de porte bloqué ou défaillance d’un composant pneumatique ; Expansion de la bague d’étanchéité ou adhésion à la cavité.
Dépannage :
Confirmez que le cycle de stérilisation est complètement terminé et que la pression est tombée à un niveau sûr.
Vérifiez la lubrification des rails de porte et du cylindre.
Nettoyez la bague d'étanchéité et remplacez régulièrement les pièces usées.
Hualing Medical Equipment utilise plusieurs verrouillages de sécurité pour empêcher l'ouverture accidentelle de la porte à haute température et pression, garantissant ainsi la sécurité de l'opérateur.
Dysfonctionnement du système de contrôle ou alarmes fréquentes.
Causes possibles :
Dysfonctionnement du PLC ou de l’IHM ; Fluctuation de la tension d’alimentation ou mauvaise mise à la terre ; Interférence du signal du capteur.
Dépannage :
Vérifiez les systèmes d'alimentation et de mise à la terre ; Testez l’état de fonctionnement du PLC et de l’IHM ; Vérifiez le blindage des câbles de capteur et de signal.
Équipement médical Hualing control system supports remote diagnostics and software upgrades, providing rapid technical support to customers worldwide and minimizing downtime. 6. Excessive cooling time or insufficient material drying.
Causes possibles :
Pression insuffisante du système d’eau de refroidissement ; Entartre dans l’échangeur de chaleur affectant l’efficacité ; Performances dégradées de la pompe à vide.
Méthodes de dépannage :
Vérifiez la pression et le débit de l'eau de refroidissement ; Nettoyer ou remplacer l'échangeur de chaleur ; Vérifiez le niveau de vide limite de la pompe à vide et réparez ou remplacez si nécessaire.
Hualing Medical Equipment utilise des technologies efficaces d'échange thermique et de séchage sous vide dans ses équipements, raccourcissant efficacement les temps de refroidissement et de séchage et améliorant les temps de cycle de production.
